Механизмы МЭОФ

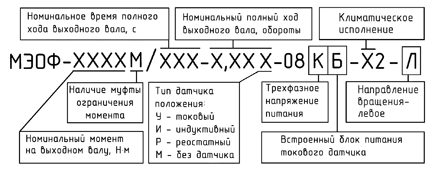

Код ОКП 42 1851
СНЦИ.420131.003 ТУ

Таблицы различных типоисполнений механизмов можете посмотреть на общей странице "электрические исполнительные механизмы ЭИМ"

МЭОФ-100

Внимание! В данной таблице приведен не полный перечень производимой и поставляемой нами продукции. Для просмотра расширенного списка просьба перейти по ссылке в начале страницы.

Условное обозначение механизма	Номинальный момент на выходном валу, H⋅m	Напряжение и частота питания	Потребляемая мощность, Вт	Габаритные размеры, мм	Масса, кг	Тип блока сигнализации положения выходного органа
МЭОФ-100/25-0,25-08К	100	220/380 B 50 Гц	240	240x230x200	12,5	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-100/63-0,63-08К	100	220/380 B 50 Гц	240	240x230x200	12,5	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-100/25-0,25-08	100	220 B 50 Гц	240	370x315x305	28	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-100/63-0,63-08	100	220 B 50 Гц	240	370x315x305	28	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-100/10-0,25-08К	100	220/380 B 50 Гц	300	440x300x350	30	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-100/25-0,63-08К			300		30
МЭОФ-100/25-0,25-08К			200		28

МЭОФ-250

Условное обозначение механизма	Номинальный момент на выходном валу, H⋅m	Напряжение и частота питания	Потребляемая мощность, Вт	Габаритные размеры, мм	Масса, кг	Тип блока сигнализации положения выходного органа
МЭОФ-250/63-0,25-08	250	220 B 50 Гц	240	370x315x305	28	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-250/160-0,63-08	250	220 B 50 Гц	240	370x315x305	28	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-250/63-0,25-08К	250	220/380 B 50 Гц	200	440x300x350	28	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-250/160-0,63-08К			200		28
МЭОФ-250/25-0,25-08К			300		30
МЭОФ-250/63-0,63-08К			300		30
МЭОФ-250/10-0,25-08К			280	485x400x350	40

МЭОФ-630

Условное обозначение механизма	Номинальный момент на выходном валу, H⋅m	Напряжение и частота питания	Потребляемая мощность, Вт	Габаритные размеры, мм	Масса, кг	Тип блока сигнализации положения выходного органа
МЭОФ-630/20-0,25-08К	630	220/380 B 50 Гц	280	485x400x350	40	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-630/50-0,63-08К			280	485x400x350
МЭОФ-630/63-0,25-08К			300	340x400x350

МЭОФ-1600

Условное обозначение механизма	Номинальный момент на выходном валу, H⋅m	Напряжение и частота питания	Потребляемая мощность, Вт	Габаритные размеры, мм	Масса, кг	Тип блока сигнализации положения выходного органа
МЭОФ-1600/10-0,25-08К	1600	220/380 B 50 Гц	530	495x445x468	155	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-1600/25-0,63-08К			530		155
МЭОФ-1600/25-0,25-08К			490

МЭОФ-2500

Внимание! В данной таблице приведен не полный перечень производимой и поставляемой нами продукции по МЭОФ-2500. Для просмотра расширенного списка просьба перейти по ссылке в начале страницы.

Условное обозначение механизма	Номинальный момент на выходном валу, H⋅m	Напряжение и частота питания	Потребляемая мощность, Вт	Габаритные размеры, мм	Масса, кг	Тип блока сигнализации положения выходного органа
МЭОФ-2500/63-0,25-08К	2500	220/380 B 50 Гц	490	495x445x468	160	БКВ, БСПИ, БСПР, БСПТ
МЭОФ-2500/160-0,63-08К	2500	220/380 B 50 Гц	490	495x445x468	160	БКВ, БСПИ, БСПР, БСПТ

Климатическое исполнение по ГОСТ 15150 - У2 при температуре от минус 50 до плюс 50° или Т2 при температуре от минус 10 до плюс 50°С.
Степень защиты по ГОСТ 14254-96 - IP54 (оболочка типа 2) обеспечивает работу механизма при наличии в окружающей среде пыли и брызг воды.

Режим работы механизма - S4, частота включений до 320 в час при ПВ до 25% при нагрузке на выходном валу в пределах от номинальной противодействующей до 0,5 значения сопутствующей. Допускает работу в течении одного часа в том же режиме с частотой включений до 630 в час со следующим повторением не менее чем через три часа.
Управление однофазным двигателем механизмов может осуществляться блоками оптореле БОР-1.
Управление трехфазными двигателями механизмов может осуществляться пускателями ПБР-3М, усилителями ФЦ-0620 или блоками оптореле БОР-2.
Управляющее устройство не входит в комплект поставки механизмов.

Механизмы выпускаются с блоком концевых выключателей (БКВ).

Предусмотрены два путевых и два концевых выключателя для сигнализаций крайних и промежуточных положений выходного вала, а также два выключателя ограничителя наибольшего момента (для механизмов с двухсторонним ограничителем наибольшего момента).

Для механизмов с номинальным крутящим моментом 40, 100, 250, 630 Н⋅м предусмотрены исполнения с двусторонним ограничителем крутящего момента. Двусторонний ограничитель наибольшего момента обеспечивает переключение соответствующего микровыключателя при повышении предельного крутящего момента. При этом ограничитель обеспечивает возможность установки момента выключения в диапазоне (63-120)% максимального момента выключения, равного 1,7 номинального.

Отклонения от установленного момента выключения не превышает ±15% установленного момента выключения. Ограничитель настраивается изготовителем и регулировке при эксплуатации не подлежит.

Если в механизме устанавливается или блок сигнализации положения реостатный - БСПР или индуктивный БСПИ или токовый БСПТ. Возможно исполнение механизма без блока сигнализации положения только с блоком БКВ. В состав блока БСПТ входят блок датчика БД, устанавливаемый под оболочку механизма, и блок питания БП, выполненный выносным.
